电站锅炉制粉系统的设备组成

电站锅炉制粉系统主要包括球磨机、给煤机、粗粉分离器、细粉分离器、煤粉仓、给粉机及排粉机等。制粉系统生产过程如下：由锅炉空气预热器供给的热风由热风板控制，冷风门在正常运行时是关闭的，只有在停机冷却磨煤机时使用。

由排粉机出口至磨煤机入口的再循环风量由再循环风门所控制;由给煤机输送过来的原煤与热风一起进入磨煤机筒体，由筒体出口流出的风粉混合物经粗粉分离器分离后，较粗的煤粉返回磨煤机，合格的煤粉经细粉分离器后输送并存储在煤粉仓中，再通过给粉机用热风吹入炉膛燃烧。细粉分离器后含有微量煤粉的乏气流经排粉机分流，一路进入炉膛助燃，另一路经再循环风门流入磨煤机筒体，以降低磨煤机出口风粉混合物温度并维持磨煤机入口负压。

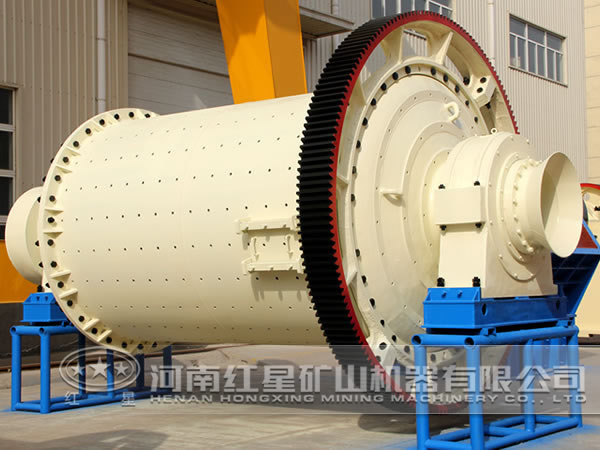

电站锅炉钢球磨煤机是一个直径2-4m，长为3-10m，内壁衬有波浪型锰钢护甲的圆筒，筒内装有许多直径为30-60mm的钢球。筒体一边为原煤进口与干燥热风进口，另一边为气粉混合物的出口。筒体经电动机、减速装置传动以低速旋转，在离心力和摩擦力的作用下，护甲将钢球及原煤提升至一定的高度，然后借重力自由下落。煤主要被钢球击碎，同时还受到钢球之间、钢球与护甲之间的挤压与研磨，磨好的煤粉进入分离器分离。
