圆锥破碎机调整装置和锁紧弹簧的安装

圆锥破碎机在转动部分试验合格后可进行调整装置和锁紧装置的安装工作。液压圆锥破碎机的调整装置和锁紧机构，实际上都是固定锥的一部分，主要由调整环，支撑环，锁紧螺帽，推动油缸和锁油缸等组成，其中调整环和支撑环则构成成排料口尺寸的调整装置。机械调整和止动装置比较简单，圆锥破碎机调整装置和锁紧弹簧的安装如下。

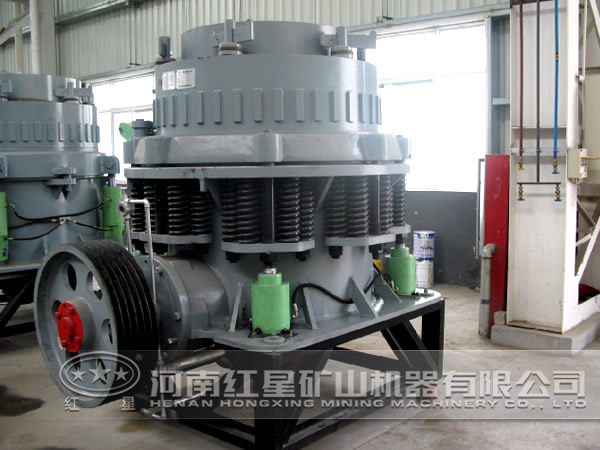

圆锥破碎机调整装置

1）漏斗装置；2）漏斗；3）锁紧螺母；4）销钉；5）支撑套；6）机架；7）弹簧；8）锁紧缸；9）调整环。

在安装之前，要对调整环9和支撑套5上的锯齿形螺纹进行严格修正，清除毛刺和伤痕，并涂以干稀混合的油料，以保证调整灵活。

锁紧弹簧安装的具体步骤

1）先将锁紧缸8装在支撑套5上，然后再将支撑套装在机架6上，并检查斜面接触均匀情况。待调整环9旋入支撑套5内，再将锁紧螺母3扭入调整环上，并对准支撑套5上的4个销孔，打入销钉4定位。

2）弹簧装置7安装时，应按设计要求调整弹簧压缩后的高度。如矿石软，可相应减少弹簧压缩量，但不能增大。每组弹簧高度要保持一致，以保证破碎力在各组弹簧位置上都一致。

3）装配调整环的同时应对排矿口进行调整，当排矿口调整到最小尺寸时，破碎壁与轧臼壁在整个圆周上的排矿口尺寸应相等，其允许偏差见下表规定：
