滚筒碎选机的结构详解

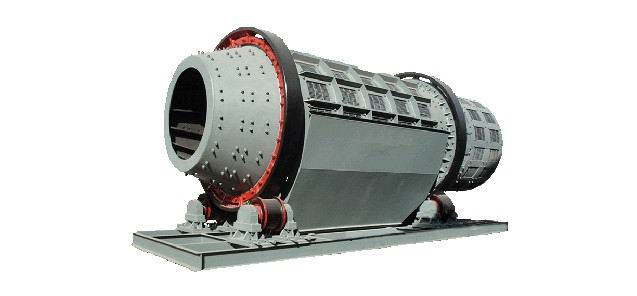

滚筒碎选机称得上是一种老牌的破碎分选设备，它能够实现对物料的选择性破碎、筛分和分选的作用。本文主要对其结构作详细介绍。国内外使用的所有滚筒碎选机的结构基本类似，都是由滚筒、支承装置、传动装置和机架四部分组成。

1、滚筒：我国使用带预筛段的滚筒碎选机。滚筒由滚圈、型钢组合梁、筛板和提升板组成。一对滚筒的滚圈是整体铸钢件。筛板采用耐磨的高锰钢或高强度钢板制成。滚筒碎选机简体转速较慢，一般在10-20r/min之间。

2、支承装置：滚筒碎选机的支承装置是两对固定在工字钢机架上的托辊，其中一对托辊间的距离可以调整。调节调整螺杆，可使两托辊的轴间距变小或变大，从而使筒体轴线与水平面的夹角增大或缩小。

3、传动装置：滚筒碎选机有三种基本的传动形式，即摩擦传动、齿轮传动和链轮传动。国内使用的滚筒碎选机有摩擦传动和齿轮传动两种方式。

①摩擦传动：筒体侧边的两个托辊是主传动摩擦轮，由电动机通过减速器及一长轴带动，主传动摩擦轮与滚筒两端的滚圈接触，靠摩擦力带动滚筒旋转。这种方式较为筒单，易于加工制造；

②齿轮传动：电动机通过减速器带动小齿轮，小齿轮与装在滚筒上的大齿圈啮合，使滚筒转动。齿轮传动运转可靠，但齿轮（尤其是大齿圈）加工制造较为困难；

③链轮传动：电动机通过减速器带动小链轮，通过链条再带动固定在滚筒上的大链轮，使筒体一起转动。
