冷却机_单筒冷却机

冷却机简述

冷却机分为单筒冷却机和多筒冷却机，是水泥生产流程中的重要设备之一。

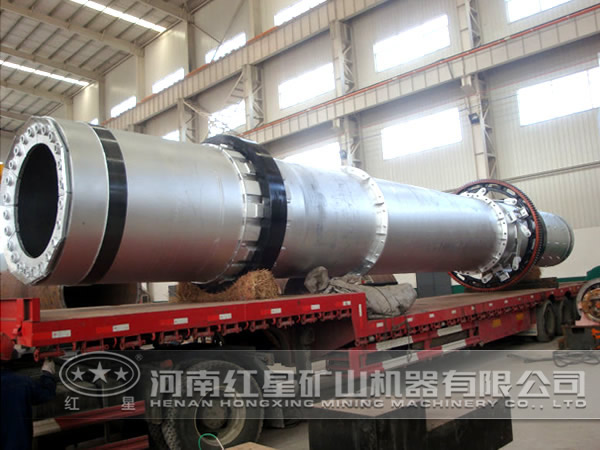

冷却机图片

冷却机的指标

1、冷却能力：从回转窑出来的大约1450℃的热熟料进入JL4×5高产冷却机，经过冷却机的冷却，当产量在5000T/D时，熟料温度降为65℃+环境温度。

2、冷却机效率：经过冷却机的冷却后，熟料所含热量的75%以上都被回收，它们分别以入窑二次风和入分解炉三次风的形式被利用。

3、熟料输送：首先，熟料从窑头被卸入到JL4×5高产冷却机的固定入口段，然后，通过液压驱动系统驱动装在冷却机篦床上的一系列十字棒，推动熟料向前运动，熟料均匀经过活动段，直至出冷却机。

4、熟料冷却：熟料的冷却靠8台冷却风机，这些风机向篦床下的各室鼓冷风，室内形成正压，冷风被迫穿过机械流量调节器、空气分布板，直至通过空气分布板上的熟料床。

5、热回收：当冷却空气通过熟料层，经过热交换，冷风变成热风，熟料被冷却，热风可以用作入窑二次风、入分解炉三次风，也可以作煤烘干用风、余热发电用风等。

冷却机设计的优点

1、空气分布板是固定的，它没有运动部件。因此，冷却机篦板不漏料，不需要室下熟料输送设备。

2、在空气分布板与十字棒之间，有约50mm厚的熟料冷料层，这层熟料使空气分布板的温度和磨损大大降低。

特别提示：在正常产量下，冷却机有一稳定的熟料层，大块的窑皮，甚至坚硬的耐火材料，对冷却机的十字棒来说都没问题。然而，大团的窑皮料或耐火材料衬对冷却机的十字棒来说是不宜输送，因为，这些大团物料可能卡在两个十字棒之间。因此，遇到这种情况，应当停机，人工清料。

冷却机室数：总共包括8个风室。其中固定段1室，活动段模块1设有2个室，活动段模块2设有2个室，活动段模块3、模块4、模块5各设有1个室。

冷却机的组成

1、固定段（1室）

组 成：固定段的单个标准块由4块空气分布板宽，5块空气分布板长，共20块空气分布板组成。此段由4个标准块并列而成，空气分布板12度斜梯形布置，与水平面成5度倾斜安装。此段前端设有马蹄形耐火材料盲墙。

2、活动段（2，3，4，5，6，7，8室）

组 成：活动段的单个标准块由14块空气分布板长，4块空气分布板宽，共56块空气分布板组成。每个模块由4个标准块并列而成。活动段共由5个模块组成。本冷却机名为4x5，意思为：4个活动模块宽，5个活动模块长组合而成。活动段模块与水平面成5度倾斜安装。冷却机从前往后，分别划分为：模块1、模块2、模块3、模块4、模块5。
