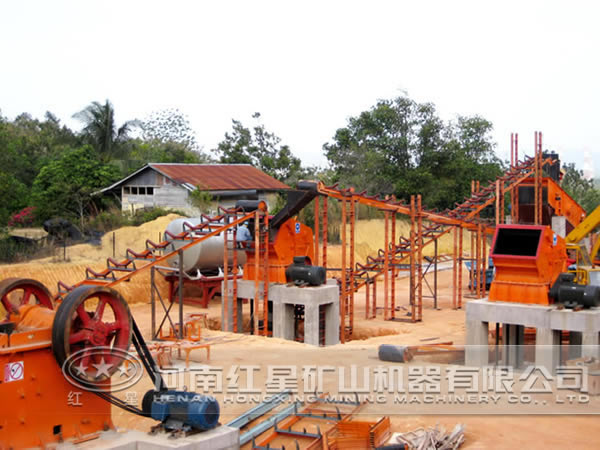

年产150万吨白云石破碎生产线设计

国内白云石矿储量丰富，属于高硬度的矿石，有铁白云石和锰白云石。经过加工之后的白云石应用较为广泛，是工业及农业等行业的重要材料。所以对白云石的加工设备的研究也成为矿山机械行业的研究重点。红星机器作为专业的破碎设备厂家，打造了高产的白云石破碎生产线，本文就以设计规模为处理冶炼用白云石年产150 万吨的项目为例说明。

白云石加工系统利用原厂房特点设计破碎生产线。为了实现设备运行稳定，降低白云石加工过程超细粉含量，均采用两段破碎。其工艺流程如下：

1、 两段破碎

本设计原矿最大块度为，产品粒度上限为80mm，总破碎比为12.5，确定两段破碎，第一段给矿粒度1000—0mm，排矿粒度220mm，破碎比4．45，第二段给矿粒度220mm，排矿粒度80一0mm，破碎比2. 81。0～80mm的中块料通过电磁给料机进入颚式破碎机，粗碎后的物料经过提升机进入对辊破碎机破碎，中碎后的物料通过提升机进入振动筛分级。

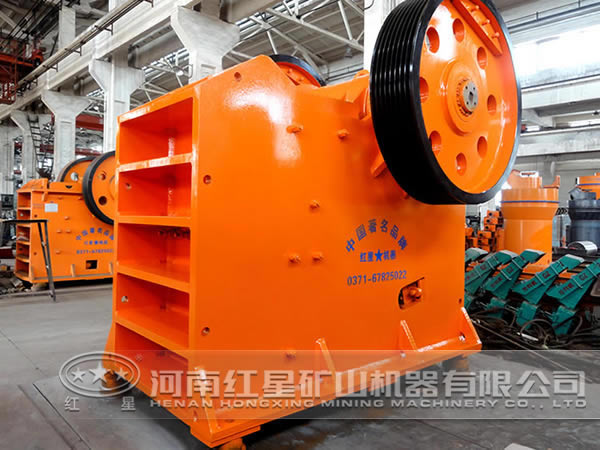

颚式破碎机

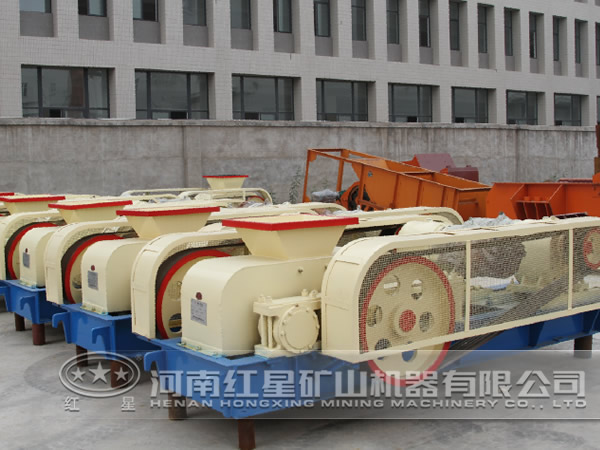

对辊式破碎机

2、 细碎筛分

采用两次筛分，每次筛分均为双层筛可分出5种产品，满足用户多品种需要。6．3mm的料块重新回到对辊破碎机再行中碎；6．3mm的料块进人对辊破碎机进行细碎，细碎后的物料分别进入2个八角筛进行筛分，2．5mm的物料重新回到对辊破碎机再行细碎；2．5mm的物料进入粉仓为合格粉料。

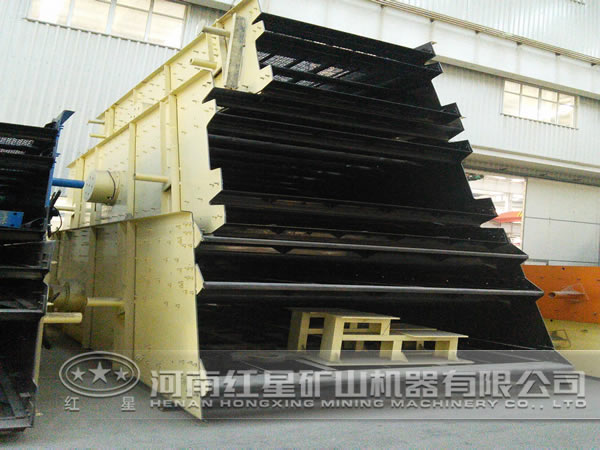

振动筛

以上白云石破碎生产线工艺流程为两段破碎、两次成品筛分，完全能满足原矿最大块度和5种最终产品的需要。增设固定棒条筛和细破碎机，是适应生产与市场的变化，使流程更完普、合理、灵活。粗破碎机、板式给料机、振动筛等主要工艺设备选型先进可靠，使用效果良好。白云石加工产量又有明显的提高，加工粒度也符合工艺要求，完全满足了生产需要的指标，平均产量达到13～16t／h，超细粉含量也有大幅度的下降，对白云石粉生产的质量和稳定性方面有了很大的改善。

我公司能够根据客户需要，为您定制不同生产规模的白云石破碎生产线设备及工艺，保证白云石破碎加工的产量及质量。
