![高强磨粉机](UpLoadFile/2015052310142543212.png)

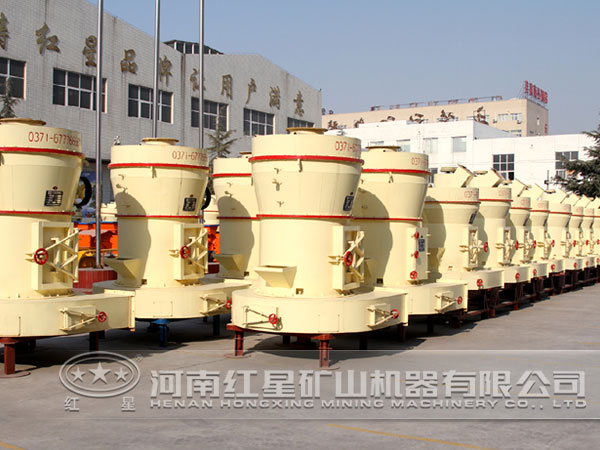

高强磨粉机
- 产品介绍
- 技术参数
高强磨粉机介绍
高强磨粉机可以高细粉磨莫氏硬度小于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料,能针对各种天然石头、金属矿石、非金属矿石、复合肥、保温材料等各种高硬度物料的粉磨。
高强磨粉机结构
高强磨粉机由主机、高压弹簧、分析机、旋风集粉器、除尘器、风管组成。用户可根据生产需要与破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等设备组成完整的生产线,生产具有极大的灵活性,高强磨粉机内部配置了特殊装置,产品粒度可根据需要进行粗细调节,调节范围在30-1000目之间。
高强磨粉机性能特点
1、立体结构,占地面积小,成套性强,从块料到成品粉子独立自成一个生产体系;
2、成品粉子细度均匀,通筛率99%,这是其它磨粉设备难以具备的;
3、机传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠;
4、重要部件均采用优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,运行可靠;
5、电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方面。
高强磨粉机工作原理
高强磨粉机磨辊吊架上装置有1000-1500公斤压力的高压弹簧。高强磨粉机工作时,主轴旋转高速旋转时,电动机通过传动装置带动分析机叶轮旋转,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环滚动的同时进行自转,磨辊围绕主轴作旋转运动,并在高压弹簧与旋转产生的离心力作用下,紧贴磨环滚动,产生强大的滚动压力, 当被磨物料由提升机送入磨腔的进料仓后,被铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器成为合格成品,大颗粒物粒落回磨腔重新研磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。当磨辊与磨环达到一定磨损后,调整高压弹簧长度,仍可以使用很长一段时间,磨辊与磨环之间恒定碾压力不会减少。从而保证稳定的产量与细度,故产量大为提高。
高强磨粉机技术参数
型号参数 | 高强97 | 高强93 | 高强92 | 高强87 | 高强76 | 高强66 | 高强62 |
进料粒度(mm) | ≤25 | ≤25 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
成品粒度(mm) | 0.125-0.033 | 0.125-0.033 | 0.125-0.033 | 0.125-0.033 | 0.125-0.033 | 0.125-0.044 | 0.125-0.044 |
根据不同物料班产量(t) | 4-52 | 3.5-40 | 3-36 | 2.8-33 | 1.5-25 | 1-20 | 0.6-9 |
中心轴转速(r/min) | 130 | 140 | 148 | 161 | 170 | 190 | 274 |
磨环内径(mm) | 1050 | 1006 | 973 | 907.5 | 850 | 725 | 525 |
磨辊直径(mm) | 310 | 300 | 300 | 270 | 260 | 210 | 150 |
磨辊高度(mm) | 170 | 160 | 160 | 150 | 150 | 150 | 100 |
主机电机 | Y225S-4-37 | Y225M-8-30 | Y225M-8-30 | Y225M-8-22 | Y225S-8-18.5 | Y200L-8-15 | Y160M-6-7.5 |
风机电机 | Y200L-4-37 | Y180M-2-22 | Y180L-4-22 | Y180M-4-18.5 | Y160L-4-15 | Y160M-4-11 | Y132S-4-5.5 |
分析器电机 | YCT200-4A-5.5 | Y112M-6-3 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y112M-6-2.2 | Y90L-6-1.1 |
